С поисковым дозиметром-радиометром МКС 11 «Спектра» я познакомился буквально за несколько дней до поездки в Японию (в префектуру Фукушима, пострадавшую от аварии на АЭС Фукушима-Даиичи) в конце декабря 2011 года. НПЧП «Спаринг-Вист» предоставило мне предсерийный инженерный образец для тестирования в полевых условиях. После небольшого инструктажа мне выдали картонную коробку с прибором, парой комплектов аккумуляторов и зарядкой для них, инструкцией по эксплуатации, диском с ПО «Спектралог» и отверткой. До этого у меня не было опыта работы с техникой подобного типа и уровня: поисковый сцинтиллятор да еще и с функцией идентификации радионуклидов, поэтому мне было интересно поработать с прибором в реальных условиях радиоактивно загрязненной территории.

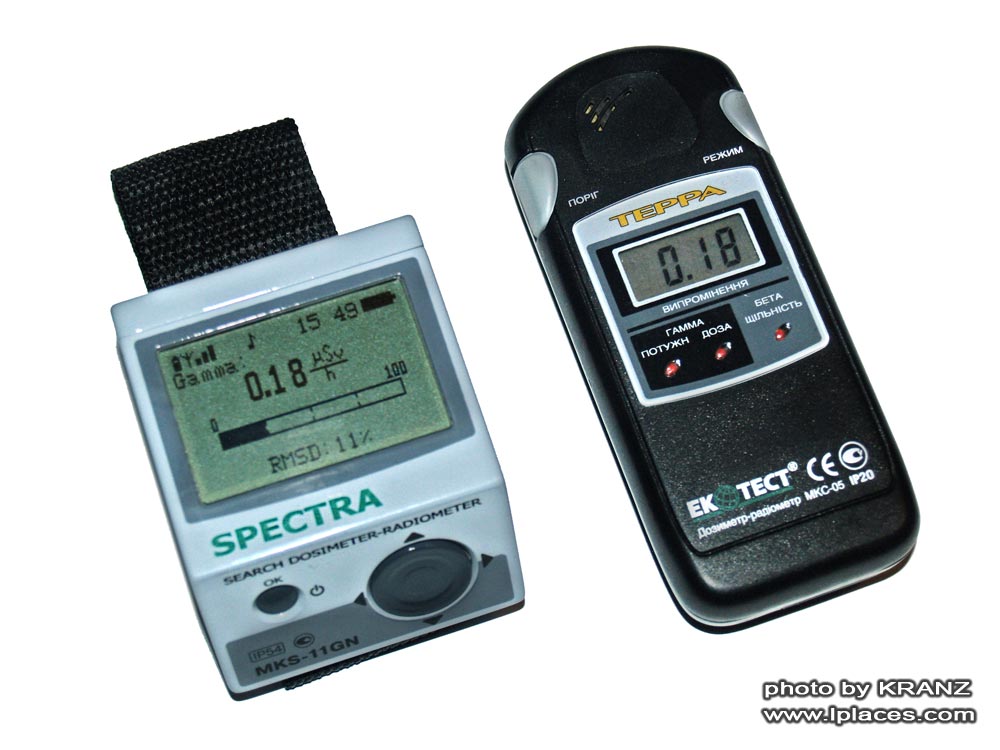

Дозиметр-радиометр поисковый МКС-11 ГН «Спектра»

По традиции следует начать описание с упаковки, но поскольку я получил предсерийный образец, упакован он был в первую попавшуюся картонную коробку. Серийные приборы будут продаваться в пластиковых кейсах.

О комплекте поставки я уже писал выше, могу только упомянуть еще и кожаный чехол для устройства детектирования.

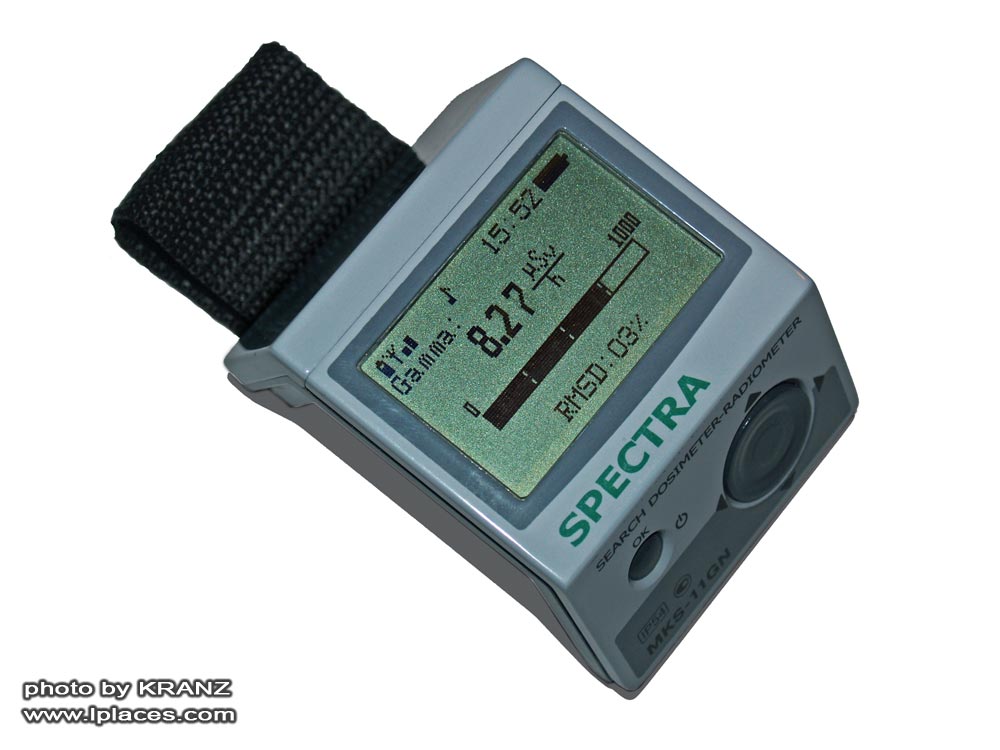

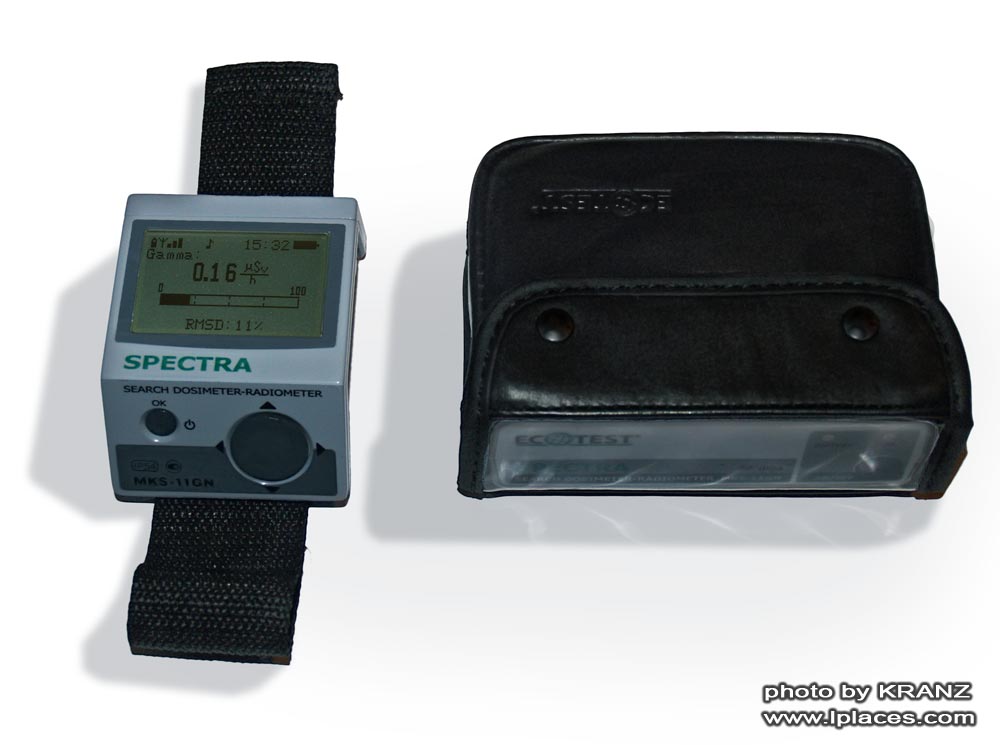

Дозиметр-радиометр поисковый МКС-11 Спектра

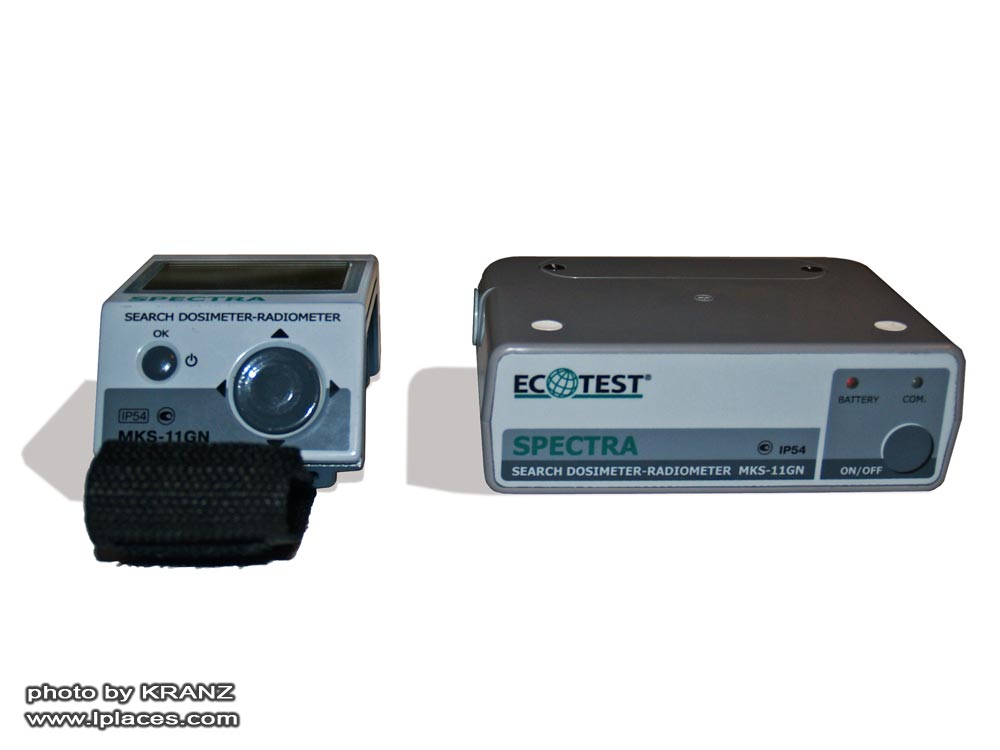

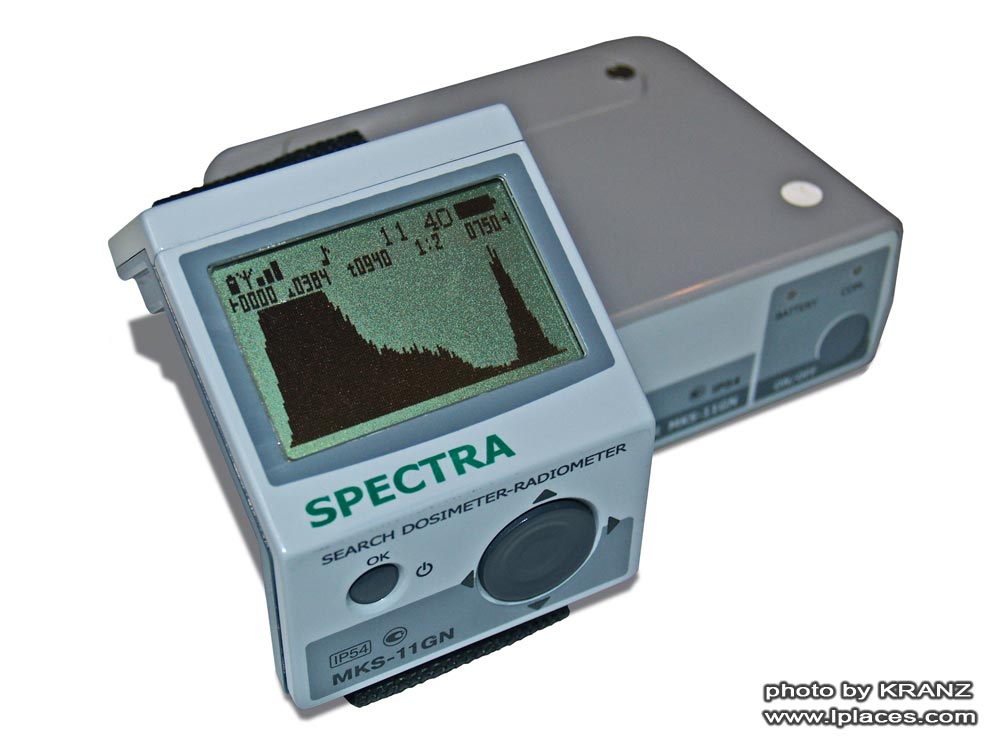

Конструктивно дозиметр-радиометр поисковый МКС-11 ГН «Спектра» состоит из двух частей: устройство детектирования (на фотографиях оно расположено справа), далее в тексте «УД» и устройство управления и индикации наручного исполнения, далее в тексте «УУИ». Связь между устройствами обеспечивается с помощью Bluetooth.

УД выполнен в пластиковом корпусе (аналогичный использовался в поисковом дозиметре-сигнализаторе ДКС-02ПН «КАДМИЙ»). На передней панели всего один управляющий элемент — кнопка включения/выключения УД и два светодиодных индикатора: индикатор работы Bluetooth соединения и индикатор заряда аккумулятора УД.

УУИ выполнен в алюминиевом корпусе. Элементов управления два: кнопка включения УУИ «On» (также используется как кнопка ввода «Ok» в некоторых режимах работы прибора) и большая четырехпозиционная кнопка управления. Всю верхнюю панель занимает монохромный графический экран с люминесцентной подсветкой.

Оба устройства имеют уровень защиты IP54.

Литеры «ГН», в наименовании означают возможность измерения гамма и нейтронного излучения. Это топовая модификация «Спектра». К выходу в производство сейчас готовят упрощенную версию «Г», без возможности измерения нейтронного потока. Кроме этого версия «Г» будет иметь другое конструктивное исполнение — моноблок.

Назначение

Дозиметр-радиометр поисковый МКС-11 «Спектра» предназначен для измерения мощности амбиентного эквивалента дозы гамма- и рентгеновского излучений (далее МАЭД фотонного ионизирующего излучения), определения интенсивности нейтронного излучения, а также идентификации типа радионуклидов. Прибор предусматривает накопление, сохранение в энергонезависимой памяти и идентификацию амплитудных гамма-спектров.

Особенности

Высокочувствительный сцинтиляционный (Cs) детектор гамма- излучения, счетчик Гейгера-Мюллера (включается при уровнях МАЭД превышающих 10 мкЗв/ч), сцинтилляционный (Li) детектор нейтронного излучения.
Наличие режима автоматического тестирования состояния источников питания и его индикация.
Информационный обмен между устройством детектирования (УД), устройством управления и индикации (УУИ) и персональным компьютером (ПК) происходит по технологии Bluetooth.
Возможность сохранять и передавать на персональный компьютер 128 полных спектров гамма-излучения.
Идентификация радионуклидов с указанием категории, к которой они принадлежат (соответственно требованиям МАГАТЭ):
- медицинские радионуклиды: ¹⁸F, ⁶⁷Ga, ^99mTc, ¹¹¹In, ¹²³I, ¹³¹I, ²⁰¹Tl;
- промышленные радионуклиды: ⁵⁷Co, ⁶⁰Co, ¹³³Ba, ¹³⁴Cs, ¹³⁷Cs, ¹⁹²Ir, ¹⁵²Eu,²⁴¹Am;
- специальные ядерные материалы: ²³³U, ²³⁵U, Pu [реакторный плутоний (более 6% ²⁴⁰Pu)];
- природные радиоактивные материалы: ⁴⁰K, ²²⁶Ra, ²³²Th и продукты распада, ²³⁸U и продукты распада.

Примечание: Перечень нуклидов, которые прибор способен идентифицировать, при необходимости может быть расширен.

Система пороговой сигнализации с тремя независимыми пороговыми уровнями:
- поисковый пороговый уровень (пороговый уровень по скорости подсчета импульсов от детектора фотонного ионизирующего излучения);
- пороговый уровень безопасности (пороговый уровень по МАЭД фотонного ионизирующего излучения);
- пороговый уровень по скорости подсчета импульсов от детектора нейтронного излучения.

Основные технические характеристики

Диапазоны измерений и относительные основные погрешности:
Чувствительность к гамма-излучению для ¹³⁷Cs, не менее	(имп./с)/(мкЗв/ч)	100±15
Чувствительность к нейтронному излучению: для быстрых нейтронов, не менее для тепловых нейтронов, не менее	имп.*см²/нейтрон	0,120±0,012 1,2±0,12
Диапазон измерений МАЭД фотонного ионизирующего излучения	мкЗв/ч	0,05 - 9999
Диапазон индикации скорости отсчётов фотонного ионизирующего излучения	имп./с	1 - 9999
Диапазон индикации скорости отсчётов нейтронного излучения	имп./с	0,01 - 9999,00
Предел допускаемой относительной основной погрешности при измерении МАЭД фотонного ионизирующего излучения (¹³⁷Cs)	%	±(15+1/H(10)), где H(10) - измеренное значение МАЭД, эквивалентное мкЗв/ч
Диапазон энергий регистрируемого фотонного ионизирующего излучения	МэВ	0,033 - 3,000
Энергетическая зависимость показателей прибора при измерении МАЭД фотонного ионизирующего излучения в энергетическом диапазоне от 0,05 до 3,00 МэВ относительно энергии 0,662 МэВ (¹³⁷Cs)	%	±25
Диапазон энергий регистрируемого нейтронного излучения	МэВ	от тепловых до 14,00
Количество каналов амплитудного гамма-спектра	канал	1024
Время установления рабочего режима прибора, не более	мин	1
Время калибровки по уровню гамма-фона	с	2 - 60
Время беспрерывной работы прибора при питании от свежезаряженных аккумуляторов при условиях гамма-фона не более 0,5 мкЗв/ч, при выключенной подсветке шкалы и без включения сигнализации, не менее	час	30
Диапазон рабочих температур	°С	- 20 ... + 50
Габаритные размеры устройства детектирования (УД), не более	мм	110x36x83
Масса УД, не более	кг	0,4
Габаритные размеры устройства управления и индикации (УУИ) (без ремня), не более	мм	70x80x32
Масса УУИ, не более	кг	0,13
Масса комплекта прибора в укладочном ящике, не более	кг	1,5

Разделения прибора на два блока определяет процедуру его включения/выключения. Для включения прибора сначала нажимаем и удерживаем кнопку «On» на боковой панели УУИ. УУИ включается и переходит в режим поиска и установления связи с УД. Нажимаем кнопку «On» на передней панели УД. В течении нескольких секунд оба устройства устанавливают между собой связь и прибор переходит в режим автоматической калибровки детекторов. Вся процедура занимает меньше минуты и после этого прибор готов к работе. Выключить прибор можно (оба устройства сразу) выбрав соответствующий пункт меню в УУИ.

После включения и калибровки прибор по умолчанию переходит в режим измерения МАЭД и нейтронного потока. На экран выводится уровень гамма-излучения в мкЗв/ч и псевдоаналоговая шкала. Можно выбрать еще два варианта индикации: гамма в мкЗв/ч + нейтронный поток в CPS и гамма и нейтроны в CPS или перейти в режим накопления гамма-спектра и идентификации радионуклидов.

Кроме этого на экран постоянно выводится дополнительно: погрешность измерения (при измерении МАЭД), уровень разряда аккумуляторов УУИ и УД, уровень сигнала Bluetooth, текущее время и индикатор включения звукового сигнала.

Сначала о том, что в целом понравилось

Работа с прибором
Работать с прибором очень просто и удобно. И это несмотря на большое количество функций и режимов. Наличие графического экрана и четырехпозиционной кнопки управления позволило организовать простое и интуитивное меню (также можно выбрать язык меню: русский или английский). Из всех приборов, с которыми мне довелось иметь дело — МКС-11 ГН «Спектра» самый функциональный и в то-же время самый простой и удобный в работе. Я прочитал инструкцию по эксплуатации всего один раз и то лишь для уточнения некоторых моментов.

Чувствительность и скорость реакции
К сожалению у меня не было возможности сравнить «Спектра» по этим параметрам с аналогичными приборами, но безусловно прибор с сцинтилляционным детектором имеет намного большую чувствительность и скорость реакции на изменение уровня гамма излучения, чем любом прибор с ГМ-детектором.

Анализ гамма-спектра, идентификация радионуклидов и работа с ПО «Спектралог»
Просто, удобно и эффективно, даже для пользователя не обладающего специальными знаниями по гамма-спектрометрии.

Что вызвало вопросы

Питание и энергонезависимая память
Прибор довольно «прожорливый», особенно в режиме длительной экспозиции накопления гамма-спектра, да и связь по Bluetooth экономичности не добавляет. Питание УД — один аккумулятор размера АА, УУИ — два аккумулятора размера ААА. Использовались самые, на данный момент, емкие аккумуляторы АА — 2750 мАч, ААА — 1000 мАч. Их хватало максимум на полтора-два дня работы. Так что при себе нужно обязательно иметь запасной комплект и... шлицевую отвертку. Это следующий момент, вызывающий определенный дискомфорт. Если бы аккумуляторы не менялись так часто, на это можно было не обращать внимание.

Продолжением темы смены аккумуляторов является энергонезависимая память. Да, она есть и она хранит все настройки и накопленные гамма-спектры, но при смене аккумуляторов УУИ обнуляется текущее время и дата. Также есть определенное неудобство в организации памяти гамма-спектров. Как я уже писал выше МКС-11 ГН «Спектра» позволяет хранить 128 результатов, но, так сказать, одним блоком. То есть если вы уже занесли результат в память прибора, вытереть вы его сможете, но только вместе со всем архивом из 128 позиций. Безусловно, это легко можно сделать на ПК, если переписать туда весь архив измерений, но в самом приборе этого сделать нельзя.

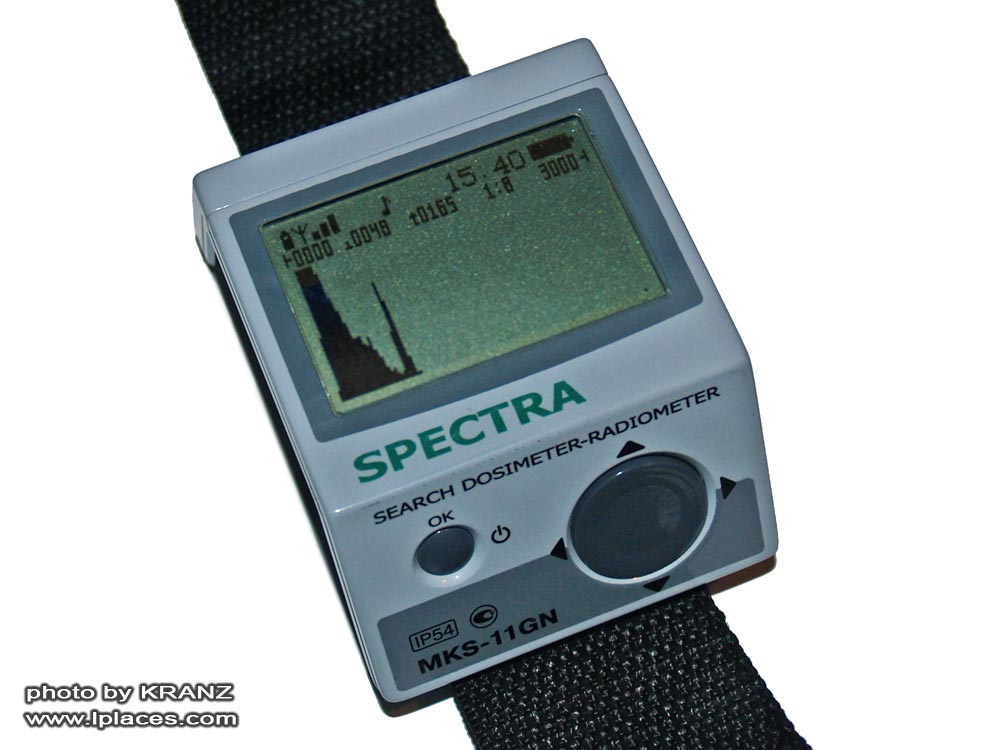

МКС-11 ГН «Спектра» в режиме накопления гамма-спектра —

¹³⁷Cs

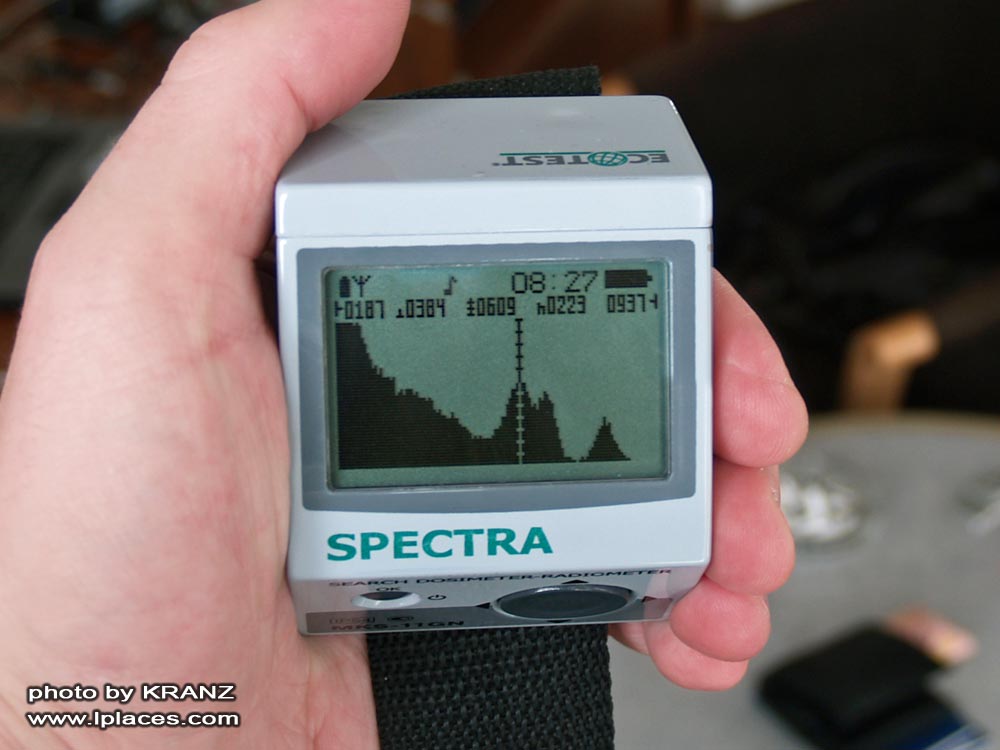

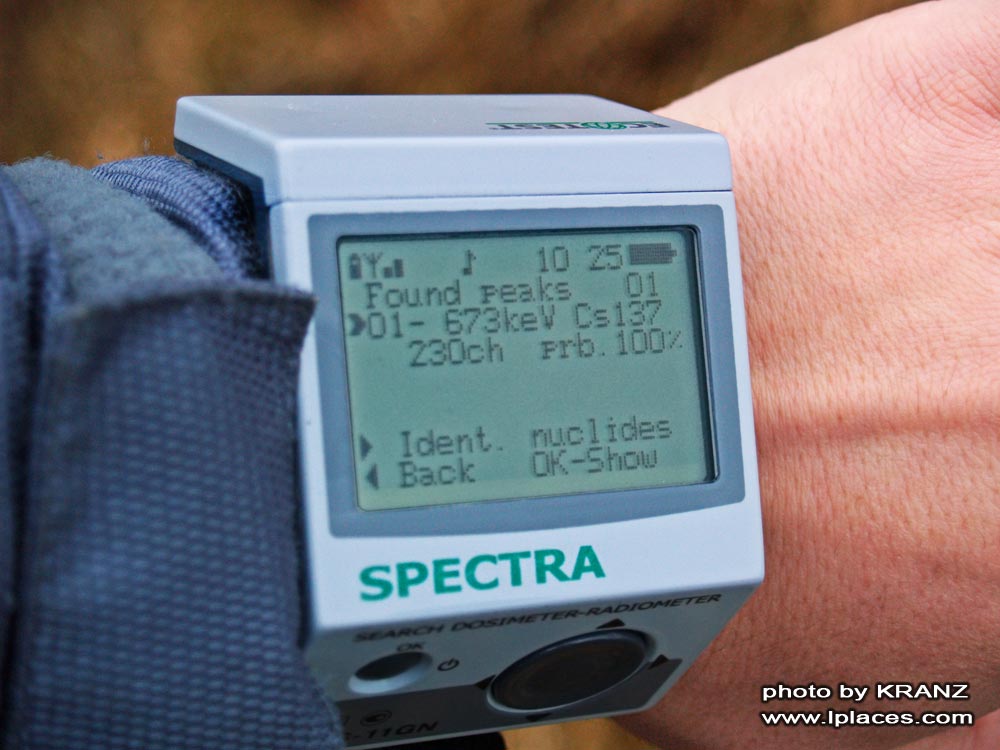

МКС-11 ГН «Спектра» в режиме идентификации радионуклидов —

¹³⁷Cs

МКС-11 ГН «Спектра» в режиме просмотра архива гамма-спектров

«Фукушимский спектр» —

¹³⁴Cs, ¹³⁷Cs

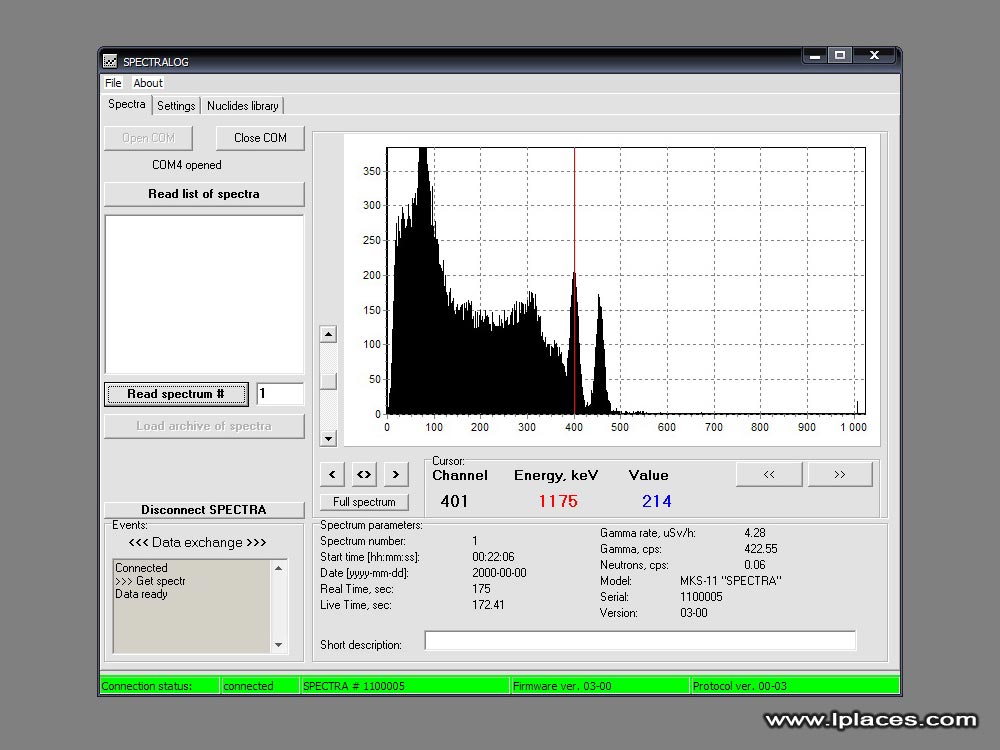

ПО «Спектралог» — ⁶⁰Co

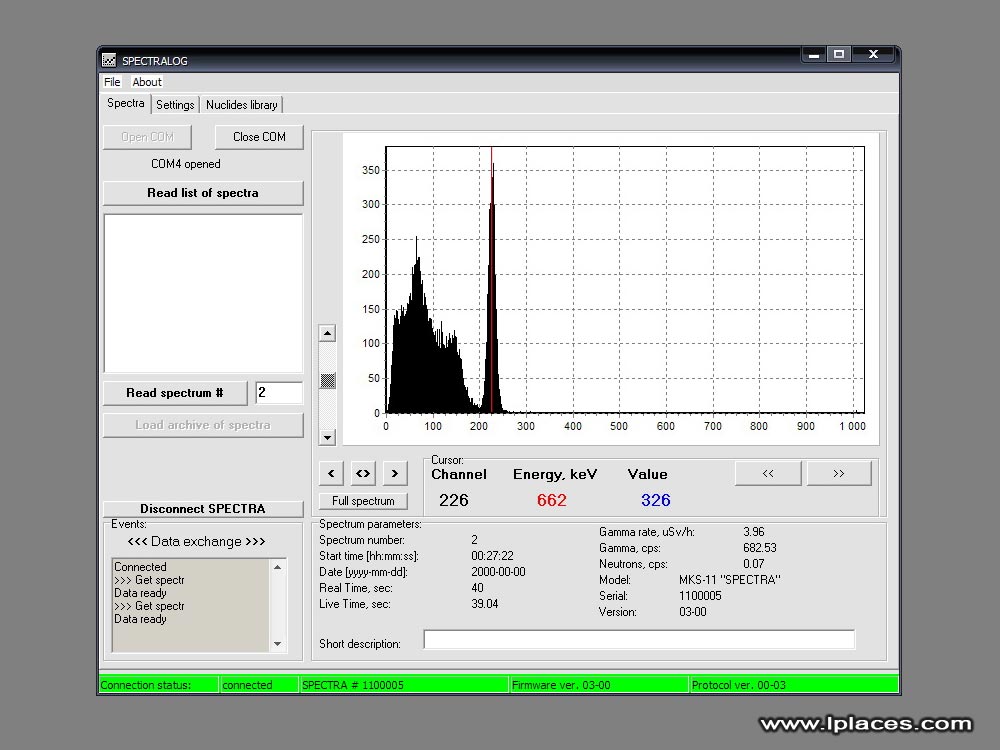

ПО «Спектралог» — ¹³⁷Cs

ПО «Спектралог» —

«Фукушимский спектр» —

¹³⁴Cs, ¹³⁷Cs

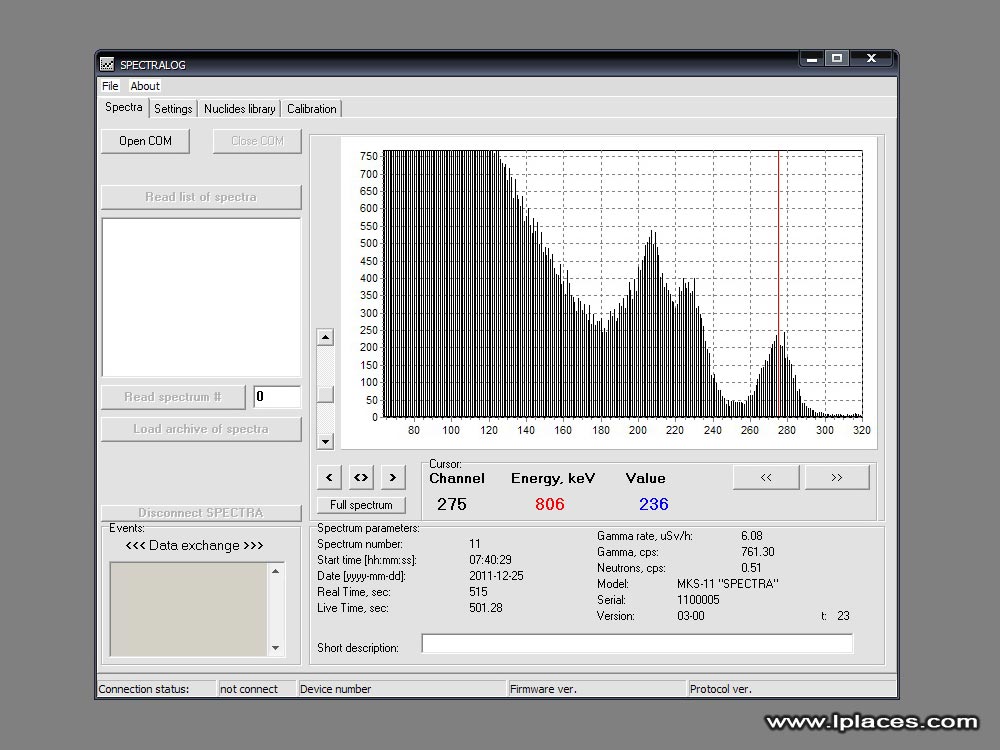

ПО Спектралог. Фукушимский спектр 134Cs,137Cs

Что нравится: практически все. Чувствительность, быстрота реакции на изменение интенсивности гамма излучения. Функция идентификации радионуклидов, большой графический экран с подсветкой, удобное интуитивное меню, простота в работе как с самим прибором так и с ПО «Спектралог», качество исполнения корпусов устройств с уровнем защиты IP54.

Что не нравится: относительно высокое энергопотребление и неудобство замены аккумуляторов. Небольшая дальность связи по Bluetooth.

Резюме.

У меня не было возможности сравнить МКС-11 ГН «Спектра» с аналогичными приборами, но в любом случае прибор мне понравился. Это достаточно простой в управлении и удобный прибор. Разделение прибора на два устройства может вызвать вопросы: высокое энергопотребление, связь по Bluetooth между отдельными блоками, но на самом деле иметь наручный индикатор — это очень удобно. Я две недели работал с прибором и могу сказать определенно — мне нравится подобная компоновка. И если за это нужно заплатить высоким энергопотреблением и неудобством замены аккумуляторов — я готов на это пойти.

По моей 10 бальной шкале, я ставлю прибору 9. Отличный аппарат.
